Um die Dichtheit und Funktion der Spindelabdichtungen und Gehäusedeckeldichtungen von Armaturen nachweisen und weiter optimieren zu können, haben wir den Armaturenprüfstand TEMES valve.teq entwickelt.

Neben genormten Prüfungen nach ISO 15848-1, VDI 2440 oder API 622 ermöglicht TEMES valve.teq auch individuell definierte Prüfungen.

Die Erfassung der Reibkräfte bei Spindelbewegungen sowie die Ermittlung der Abdichteigenschaften der Dichtelemente stehen bei diesen Untersuchungen im Mittelpunkt.

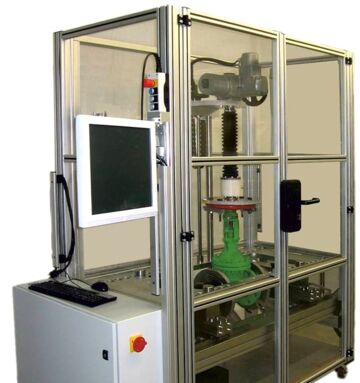

Der Prüfstand TEMES valve.teq besteht aus dem eigentlichen mechanischen Aufbau (Gestell mit Spanneinrichtung), einem elektrischen Antrieb, einem Heiz- und Kühlsystem, einem Steuerschrank, einer Leckagevorrichtung, einem PC sowie einem Monitor. Optional kann ein Massenspektrometer in die Prüfeinrichtung integriert werden.

1. Spanneinrichtung
2. Schaltschrank
3. Hydraulikpumpe
4. Leckageeinheit
5. Spindelantrieb
6. Kupplung
7. Kühlaggregat
8. Heizeinrichtung
9. Massenspektrometer
10. PC
11. Monitor

Die regelbare Heizeinrichtung erlaubt in Verbindung mit einem Heizkabel mit Thermoelement die Durchführung von Versuchen bei Temperaturen bis max. 400°C.

Leckageversuche können über den gesamten Temperaturbereich mit einem maximalen Innendruck von 200 bar durchgeführt werden.

TEMES valve.teq ermöglicht Ihnen außerdem verschiedene Methoden der Leckagemessung. Neben Differenzdruckaufnehmern können daher auch Helium-Leckdetektoren oder Flammen-Ionistations-Detektoren zur Messung der Leckagerate genutzt werden.

Eine rechnergesteuerte Messwerterfassungseinheit ermöglicht die lückenlose Aufzeichnung aller Messdaten. Individuelle online-Grafiken stehen ebenso zur Auswahl wie alphanumerische Anzeigen. Die Datenablage erfolgt Excelkompatibel, damit ist jede kunden- bzw. anwendungsspezifische Auswertung möglich.

Weiter übernimmt die mitgelieferte Software die Steuerung automatischer Versuchsabläufe und deren Einzelschritte. Dabei werden die erfassten Messdaten und Schalterstellungen der Steuerung von der Software ständig auf ihre Richtigkeit bzw. Zulässigkeit hin überwacht und auf dem Bildschirm zur Anzeige gebracht. Im Bedarfsfall werden durch Alarmmeldungen oder Schaltmaßnahmen evtl. durch den Prüfstand entstehende Gefahren oder Schäden am Prüfstand verhindert.

Versuche sind sowohl manuell vom PC aus als auch optional vollautomatisch vom PC aus durchführbar. Für die vollautomatischen Versuche sind Versuchsabläufe hinterlegt, die beliebig geändert und erweitert werden können.

Gerne prüfen wir Ihre Armaturen einfach und bequem in unserem Prüflabor.
