Packungsprüfstand
Der Prüfstand TEMESstb.freak ermöglicht die Ermittlung der
- Verformungseigenschaften
- Reibeigenschaften
- Abdichteigenschaften
von Stopfbuchspackungen.

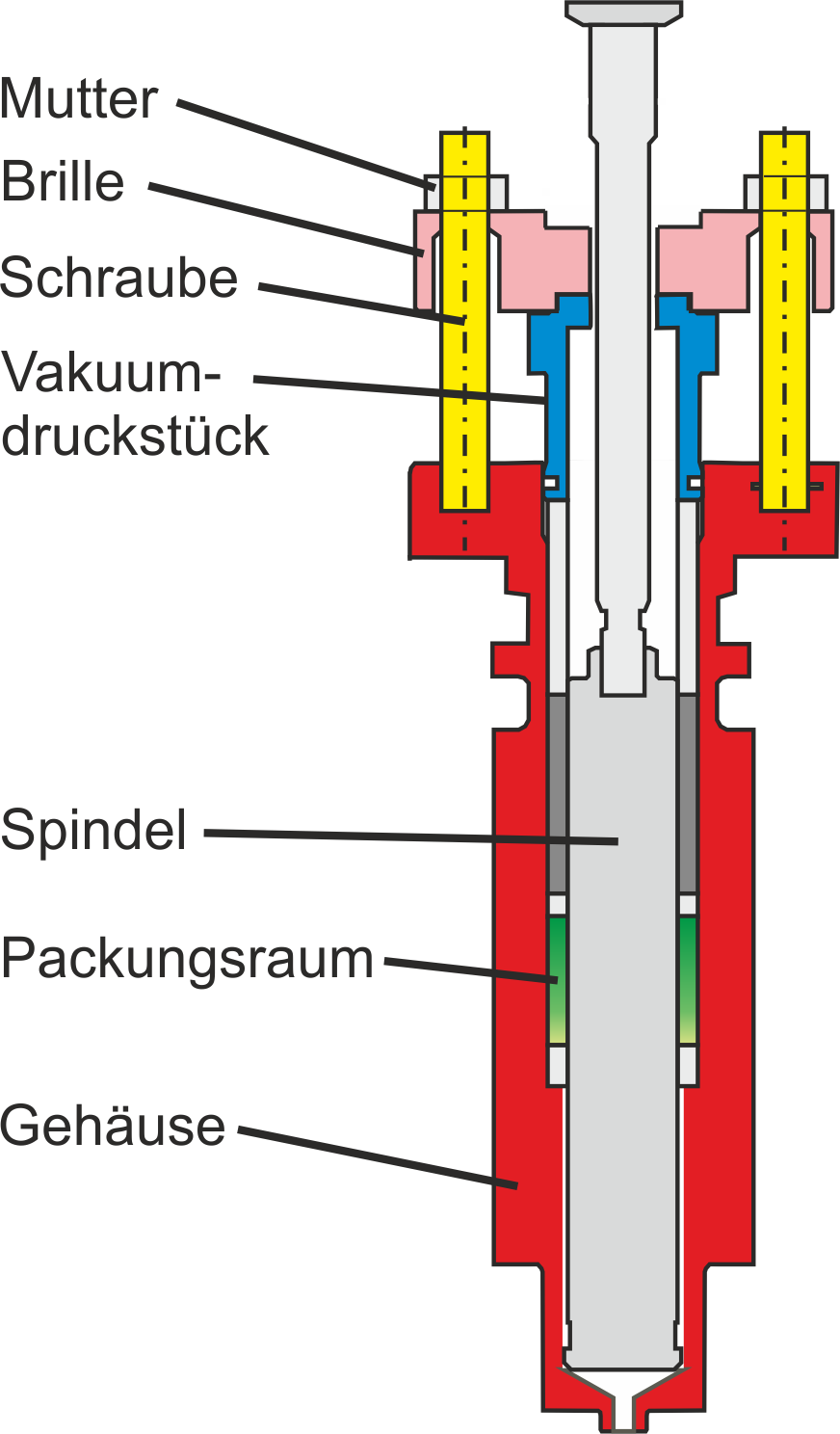

Bei dem Kernstück dieses Prüfstands handelt es sich um die Nachbildung eines Stopfbuchspackungsraumes einer Armatur
Neben vorhandenen Standard-Geometrien können für die zu untersuchenden Packungsgeometrien individuelle Gehäuse/Spindelkombinationen gefertigt werden.
Aufbau und Funktion
Der Packungsprüfstand TEMESstb.freak besteht aus der eigentlichen
- mechanischen Prüfvorrichtung (Gehäuse mit Spindel),
- einem Spindelantrieb,
- einem Schaltschrank,
- einem Kühlaggregat,
- einer Leckagevorrichtung,
- einem PC sowie
- einem Monitor.
Optional kann
- ein Massenspektrometer oder
- ein Flammen-Ionisations-Detektor
in den Prüfstand integriert werden.
Standardmäßig können Packungen mit der Geometrie 56 x 40 mm untersucht werden; bis zu 8 Packungsringe sind so möglich. Die maximale Last, die auf den Prüfkörper aufgebracht werden kann, liegt bei einer Kraft von ca. 100 kN, was einer Flächenpressung von 65 MPa entspricht.
Eine regelbare Heizeinrichtung erlaubt die Durchführung von Packungsversuchen bei Temperaturen bis 400°C mit einem maximalen Innendruck von 200 bar.
Es können Spindelbewegungen bis 60 mm durchgeführt werden.
Neben der Brillenschraubenkraft und der Spindelkraft werden auch die Verformung der Packung und der Spindelhub kontinuierlich gemessen. Temperaturmessstellen befinden sich an verschiedenen Stellen des Prüfstandes, so z. B. an verschiedenen Bereichen des Gehäuses und an der Zuleitung des Prüfmediums.
Bei Leckagemessungen wird der Innendruck über einen Absolutdruckaufnehmer gemessen, der Prüfdruck kann so auch eingestellt werden. Die Messung der Leckagerate kann entweder über die Druckabfallmethode mit einem Differenzdrucksensor oder über die Vakuummethode mit einem Helium-Massenspektrometer erfolgen. Wird Methan als Prüfmedium verwendet, kann die emittierte Kohlenwassestoffkonzentration mittels eine Flammen-Ionistations-Detektors erfasst werden.
Alle Bedienfunktionen des Prüfstands können rein manuell ausgeführt werden, mit dem zum Lieferumfang gehörenden Softwarepaket TEMES stb.freak ist auch eine vollautomatische Versuchsdurchführung und Messwerterfassung sämtlicher Versuche möglich.
Software
Technische Daten
| Nennspannung: | 380 VAC |
|---|---|
| Frequenz: | 50 Hz |
| Leistungsaufnahme: | 5 kW |
| Spindelkraftbereich: | 50 kN |
| Bolzenkraftbereich: | +/- 50 kN |
| Temperaturbereich: | 400 °C |
| Max. Innendruck: | 200 bar |
| Max. Spindelhub: | 60 mm |
| Max. Packungshöhe: | 100 mm |
| Packungsaußendurchmesser: | 56 mm |
| Packunksinnendurchmesser: | 40 mm |
| Erforderliche Druckluft: | 6 - 8 bar |
Bei uns im Einsatz
Der Prüfstand TEMESstb.freak kommt auch in unserem Prüflabor zum Einsatz. Gerne ermitteln wir für Sie hier die Eigenschaften Ihrer Packungen. Mehr Informationen zu Packungsprüfungen bei AMTEC finden Sie unter dem Menüpunkt Prüflabor.
